水循环冷凝器





构成

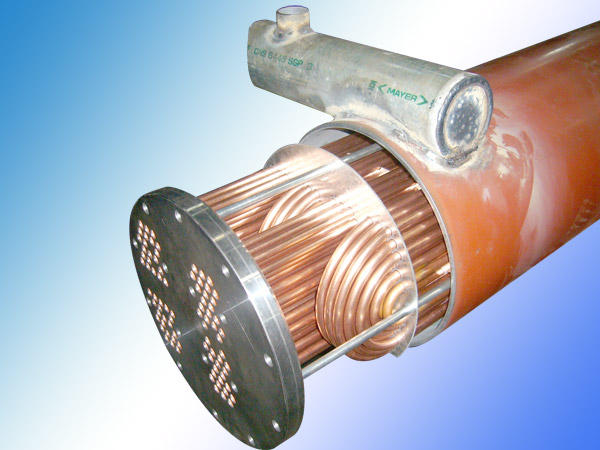

冷却器体由冷却器管、定孔盘、动孔盘、折流板等组成。冷却器管两端与定、动孔盘连接;定孔盘和外体法兰连接,动孔盘可在外体内自由伸缩,以消除温度对冷却器管由于热胀冷缩而产生的影响。折流板起强化传热及支承冷却器管的作用。



2工作原理



水冷式冷却器的热介质是由筒体上的接管进口,顺序经各折流通道,曲折地流至接管出口。而冷却器介质则采用双管程流动,即冷却器介质由进水口经分水盖进入一半冷却器管之后,再从回水盖流入另一半冷却器管进入另一侧分水盖及出水管。冷介质在双管程流过程中,吸收热介质放出的余热由出水口排出,使工作介质保持额定的工作温度。





水冷式冷凝器是以水作为冷却介质,靠水的温升带走冷凝热量。冷却水一般循环使用,但系统中需设有冷却塔或凉水池。水冷式冷凝器按其结构形式又可分为壳管式冷凝器和套管式冷凝器两种,常见的是壳管式冷凝器。




1、立式壳管式冷凝器

 立式冷凝器的主要特点是:

1°由于冷却流量大流速高,故传热系数较高,一般K=600~700(kcal/m2h℃)。

2°垂直安装占地面积小,且可以安装在室外。

3°冷却水直通流动且流速大,故对水质要求不高,一般水源都可以作为冷却水。



4°管内水垢易清除,且不必停止制冷系统工作。

5°但因立式冷凝器中的冷却水温升一般只有2~4℃,对数平均温差一般在5~6℃左右,故耗水量较大。且由于设备置于空气中,管子易被腐蚀,泄漏时比易被发现。



2、卧式壳管式冷凝器



卧式壳管式冷凝器与立式冷凝器有相类似的壳体结构,主要区别在于壳体的水平安放和水的多路流动。卧式冷凝器不仅广泛地用于氨制冷系统,也可以用于氟利昂制冷系统,但其结构略有不同。氨卧式冷凝器的冷却管采用光滑无缝钢管,而氟利昂卧式冷凝器的冷却管一般采用低肋铜管。这是由于氟利昂放热系数较低的缘故。值得注意的是,有的氟利昂制冷机组一般不设贮液筒,只采用冷凝器底部少设几排管子,兼作贮液筒用。
